/* ComprobaciOn de puerta AND: TestAnd.v */
module TestAnd;
reg a,b; // Entradas
wire salida;
and a1(salida,a,b);
// Bloque de comportamiento
initial
begin
$monitor($time," a=%b, b=%b, a.b=%b", a,b,salida);
a=0; b=0;
#5 a=0; b=1;
#5 a=1; b=0;
#5 a=1; b=1;
end
endmodule |
|
En el programa definimos dos registros a y
b que van a proporcionar el valor de entrada
a la puerta y un cable salida, para obtener
la salida de la puerta según sean los valores
de a y b.
La propia puerta se crea (se instancia) a
continuación y se le da el nombre de
a1. En las puertas básicas de Verilog,
indicar un nombre es opcional. Los nombres se usan para
poder hacer referencia a los elementos creados.
En la misma línea en que
se crea la puerta, se conectan sus entradas y salidas
a las variables antes definidas.
Finalmente, viene el bloque de comportamiendo del
módulo principal TestAnd.
Damos instrucción mediante la orden
$monitor de que se sigan los cambios
de las variables a, b y
salida. Cada vez que alguna de esas variables
cambie, se imprimirá automáticamente una línea
indicando el tiempo de la simulación ($time).
Las unidades en que se mide el tiempo son arbitrarias.
A continuación,
se establece el valor inicial de a y
b a cero. Cinco unidades de tiempo
después (#5), ponemos b a
uno. Se prosigue estableciendo los otros dos casos
que quedan.
La salida del programa da el resultado esperado:
0 a=0, b=0, a.b=0
5 a=0, b=1, a.b=0
10 a=1, b=0, a.b=0
15 a=1, b=1, a.b=1
Ejercicio
Completar la tabla de la puerta AND añadiendo
como posibles entradas x (indefinido)
y z (alta impedancia). Tiene que haber,
por consiguiente, dieciséis líneas en
la tabla.
Otras puertas sencillas en Verilog
Recordemos algunas otras puertas vistas en teoría y cómo
se expresan en Verilog:

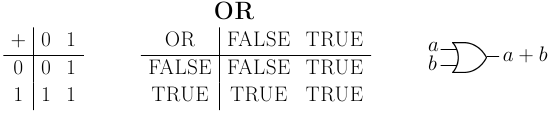

- Puerta OR,
or(salida,a,b):

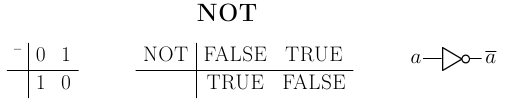

- Puerta NOT,
not(salida,a):
- Puertas NAND,
nand(salida,a,b),
y NOR, nor(salida,a,b):
- Puertas XOR,
xor(salida,a,b),
y XNOR, xnor(salida,a,b):

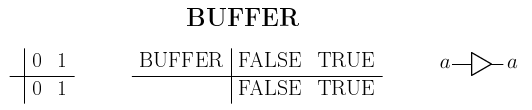

- Puerta BUFFER,
buf(salida,a):
Ejercicio
Haced en un papel una tabla de dieciséis líneas y
tantas columnas como puertas lógicas vistas. Rellenad
la tabla con los valores de las puertas lógicas
correspondientes a cada posible combinación de entradas
formadas con 0,1,x y z. Añadid
una a una las puertas al código del ejercicio anterior y
comprobad con Verilog si habéis acertado al rellenar
la tabla.
Interconexión de puertas lógicas
Vamos a construir la tabla de verdad de la función
lógica f2(a,b,c)=ab+c con la ayuda de
Verilog.
En lugar de escribir a mano los 8 casos de posibles combinaciones
de valores de a, b y c, construiremos un registro de tres
bits, le daremos valor inicial cero y lo iremos incrementando
hasta alcanzar el valor 7 (1112):
// Tabla de verdad de f2(a,b,c)=ab+c
module f2;
reg [2:0] r; // Entradas: a=r[2], b=r[1], c=r[0]
wire salida, ab;
and a1(ab,r[2],r[1]);
or o1(salida,ab,r[0]);
// Bloque de comportamiento
initial
begin
$display(" a b c | f2");
$display(" ----------");
$monitor($time," %b %b %b | %b", r[2],r[1], r[0], salida);
r=0; // r=000 => a=0, b=0, c=0
while (r!='b111) #5 r=r+1;
end
endmodule
|
| r | r[2] | r[1] | r[0] |
|---|
| 0 | 0002 | 0 | 0 | 0 |
| 1 | 0012 | 0 | 0 | 1 |
| 2 | 0102 | 0 | 1 | 0 |
| 3 | 0112 | 0 | 1 | 1 |
| 4 | 1002 | 1 | 0 | 0 |
| 5 | 1012 | 1 | 0 | 1 |
| 6 | 1102 | 1 | 1 | 0 |
| 7 | 1112 | 1 | 1 | 1 |
|
Se ha usado un cable auxiliar ab para conectar
la salida de la puerta AND a1 con una entrada
de la puerta OR o1. El resultado de su ejecución
coincide con la tabla vista en teoría:
a b c | f2
----------
0 0 0 0 | 0
5 0 0 1 | 1
10 0 1 0 | 0
15 0 1 1 | 1
20 1 0 0 | 0
25 1 0 1 | 1
30 1 1 0 | 1
35 1 1 1 | 1
|
 |
Operadores relacionales
Además del ya visto !=, Verilog admite los
siguientes operadores relacionales: < (menor
que), <= (menor o igual que), ==
(igual que), >= (mayor o igual que) y
> (mayor que). Cuando alguno de los operandos
contiene x o z, el resultado es
x. En otro caso, el resultado dependerá
de si se cumple la condición (1) o no (0).
Si se desea una comparación de igualdad estricta
(considerando las xs y las zs)
se ha de usar === (estrictamente igual) y
!== (estrictamente distinto)
Operadores lógicos
Para expresar una condición dentro de un programa
Verilog, a veces es necesario disponer de los operadores
lógicos Y, O y NO. En Verilog se expresan como
&& (Y), || (O) y
! (NO). Así, para expresar algo
como: "Si no ocurre que a es mayor que cero y
b distinto de cuatro...", lo haríamos con:
if (!(a>0 && b!=4)) ...
Aplicando las leyes de De Morgan, ya sabemos que
expresamos lo mismo con:
if (a<=0 || b==4) ...
Ejercicio
Constrúyase la tabla de verdad de la función
f3 vista en teoría y cuyo diagrama con
puertas es el que se muestra a continuación:
Ejercicio
Comprobad, mediante un programa Verilog, que la función
f3 es equivalente a esta otra elaborada
solamente con puertas NAND:
Órdenes de la shell relacionadas.
ls- lista el contenido de un directorio
cd- cambia el directorio de trabajo
rm- borra un fichero
man- muestra la página de manual de una orden
cat- muestra el contenido de un fichero
