Enunciado
Con el módulo construido en el ejercicio anterior, debéis construir un registro SISO.
Primera solución

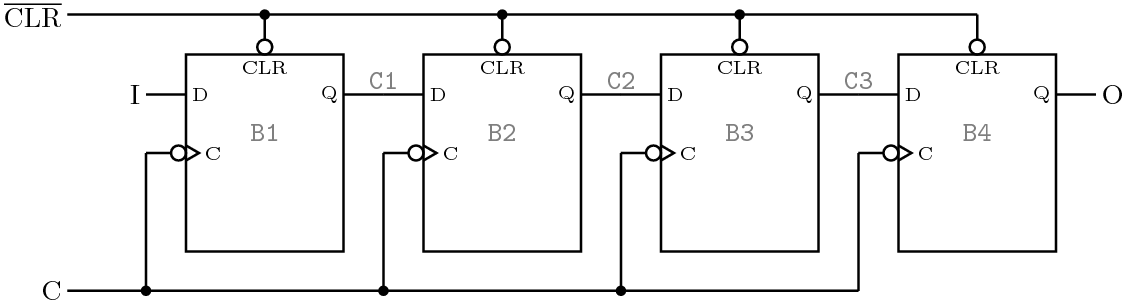

Vamos a solucionar el problema basándonos en el módulo D construido en el ejercicio anterior. Usando cuatro de esos módulos, dándoles nombre a ellos y a los cables sin nombre, el problema nos queda según el siguiente esquema:
El resultado puede ser:
module D(output reg Q, input wire D, input wire C, input wire nCLR);
always@(negedge C)
begin
if (nCLR == 1)
begin
Q = D;
end
end
always @(nCLR)
begin
if (nCLR == 0)
begin
Q = 0;
end
end
initial
begin
Q = 0;
end
endmodule
module SISO (output wire O, input wire I, input wire C, input wire nCLR);
wire C1;
wire C2;
wire C3;
D B1 (C1, I, C, nCLR);
D B2 (C2, C1, C, nCLR);
D B3 (C3, C2, C, nCLR);
D B4 (O, C3, C, nCLR);
endmodule

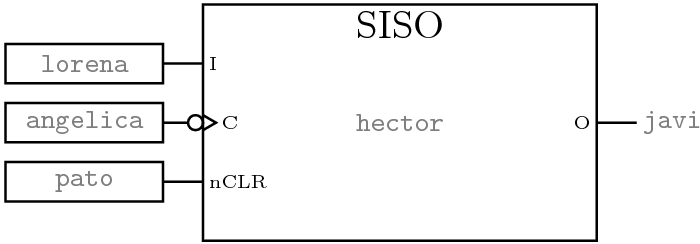

La comprobación del módulo SISO la logramos
con sendos registros y un cable dentro de un módulo
de prueba sin entradas ni salidas, según el siguiente
esquema:
O, escrito en Verilog:
module probador;
reg lorena;
reg angelica;
reg pato;
wire javi;
SISO hector(javi, lorena, angelica, pato);
initial
begin
$dumpfile("datosSISO.dmp");
$dumpvars(1,hector);
$monitor($time, " I=%b, C=%b, O=%b, nCLR=%b",
lorena, angelica, javi, pato);
lorena=1; angelica=1; pato=0;
#5 pato=1;
#7 lorena=0;
#7 lorena=1;
#7 lorena=0;
#7 lorena=1;
#7 lorena=1;
#7 lorena=1;
#7 lorena=0;
#7 lorena=0;
#15 $finish;
end
always
begin
#7 angelica=~angelica;
end
endmodule
Como se puede observar, hemos añadido un bloque
always para que genere la señal de reloj
de periodo 14 unidades de tiempo en el registro angelica.
También se incluye el código necesario par hacer un volcado de las variables internas del módulo principal SISO
hector. El volcado se hace en el fichero
datosSISO.dmp, con el objeto de poder ver las
señales con GTKwave. Compilamos con iverilog,
por ejemplo:
gyermo@neptuno:~/ASIGNATURAS/COMPUTADORES_I/WEB/TMP$ iverilog siso.v -o siso
gyermo@neptuno:~/ASIGNATURAS/COMPUTADORES_I/WEB/TMP$ ./siso
VCD info: dumpfile datosSISO.dmp opened for output.
0 I=1, C=1, O=0, nCLR=0
5 I=1, C=1, O=0, nCLR=1
7 I=1, C=0, O=0, nCLR=1
12 I=0, C=0, O=0, nCLR=1
14 I=0, C=1, O=0, nCLR=1
19 I=1, C=1, O=0, nCLR=1
21 I=1, C=0, O=1, nCLR=1
26 I=0, C=0, O=1, nCLR=1
28 I=0, C=1, O=1, nCLR=1
33 I=1, C=1, O=1, nCLR=1
35 I=1, C=0, O=1, nCLR=1
42 I=1, C=1, O=1, nCLR=1
49 I=1, C=0, O=1, nCLR=1
54 I=0, C=0, O=1, nCLR=1
56 I=0, C=1, O=1, nCLR=1
63 I=0, C=0, O=1, nCLR=1
70 I=0, C=1, O=1, nCLR=1
gyermo@neptuno:~/ASIGNATURAS/COMPUTADORES_I/WEB/TMP$ ls -l datosSISO.dmp
-rw-r--r-- 1 gyermo gyermo 507 2010-12-02 01:09 datosSISO.dmp
gyermo@neptuno:~/ASIGNATURAS/COMPUTADORES_I/WEB/TMP$ gtkwave datosSISO.dmp &
El cronograma obtenido resulta un tanto decepcionante. Era de
espear que con cada bajada del reloj, la señal se fuera
propagando desde I, por C1,
C2, C3 y hasta O.
Sin embargo, parece propagarse de golpe por C3 y
O:
cver, funciona bien.
¿Quién puede entender este despropósito?
Solución al misterio
La explicación es más sencilla de lo que parece. El problema viene porque hemos modelado biestables que no son realistas. Los biestables reales tardan algo, aunque sea poco, en propagar la señal. En Iverilog, por haber hecho propagación instantánea, el biestableB3 al ir a atrapar la señal del cable
C2 resulta que ya se lo ha cambiado el biestable
B2 al valor nuevo. En Cver, no ocurre así.
Siempre nos captura la señal antigua, nunca la nueva.
La solución más sencilla pasa por modelar los biestables con algo de retardo. Por ejemplo, que pase una unidad de tiempo desde que se atrapa la señal hasta que está disponible en la salida Q del biestable. Modificamos la reacción al flanco de bajada del reloj para que quede:
always@(negedge C)
begin
if (nCLR == 1)
begin
Q = #1 D;
end
end
Notad que, esto no es lo mismo que poner:
#1 Q = D;
En el primer caso, se atrapa la señal y, transcurrida
una unidad de tiempo, se asigna a Q. En el segundo, se
espera primero una unidad de tiempo y, luego se atrapa
la señal y se transfiere a Q de golpe.

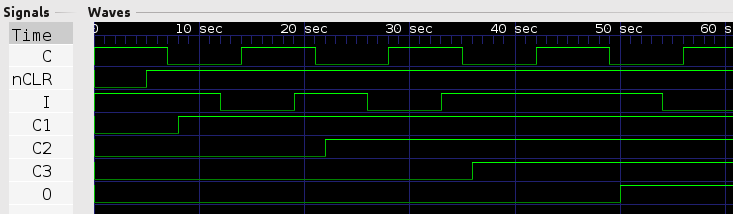

Ahora sí que el cronograma resultado de la ejecución nos da algo razonable:
¿Solución?
La solución anterior parece no estar completamente bien. De ser un auténtico registro SISO, deberíamos ver a la señal de entrada I propagarse por dentro del registro, exactamente igual, a cada ciclo de reloj. Sin embargo, si nos fijamos en el diagrama anterior, la señal que aparece en C1, C2, C3 y O no es la misma que la señal de entrada...En realidad el programa funciona perfectamente. Lo que ocurre es que la señal I varía muy rápido en el ejemplo y, cada vez que cae la señal de reloj, no se llegan a ver todas las variaciones de I. Las variaciones de I sucenden cada 7 unidades de tiempo, mientras que la bajada del reloj ocurre cada 14, pues el reloj camba de valor cada 7.
Si quieremos ver a la señal propagarse, tenemos que hacer que varíe cada 14 unidades de tiempo. Lo logramos cambiando todos los
#7 por #14 en
nuestro módulo probador:
module probador;
reg lorena;
reg angelica;
reg pato;
wire javi;
SISO hector(javi, lorena, angelica, pato);
initial
begin
$dumpfile("datosSISO.dmp");
$dumpvars(1,hector);
$monitor($time, " I=%b, C=%b, O=%b, nCLR=%b",
lorena, angelica, javi, pato);
lorena=1; angelica=1; pato=0;
#12 pato=1;
#14 lorena=0;
#14 lorena=1;
#14 lorena=0;
#14 lorena=1;
#14 lorena=1;
#14 lorena=1;
#14 lorena=0;
#14 lorena=0;
#15 $finish;
end
always
begin
#7 angelica=~angelica;
end
endmodule
Por fin, logramos una salida, toquemos madera, perfecta:
